Граненые опоры освещения: виды, ключевые характеристики и сфера применения
Граненые опоры освещения — это современные, легкие и высокопрочные металлоконструкции многогранного сечения (обычно 8 или 12 граней), предназначенные для размещения осветительных приборов, кронштейнов, низковольтных линий и рекламных щитов. За счет конической формы и наличия ребер жесткости они успешно заменяют устаревшие бетонные аналоги.
Быстрый ответ: что такое граненая опора освещения?
Граненые опоры освещения — это стальные конические конструкции с 8-угольным или 12-угольным сечением, изготавливаемые методом гибки листового проката. Наличие граней выполняет роль ребер жесткости, что повышает устойчивость конструкции к ветровым и вибрационным нагрузкам, снижая при этом общий вес изделия.
Виды граненых опор освещения
В зависимости от назначения, максимально допустимой нагрузки и способа подвода питающего кабеля, конструкции разделяют на два основных класса:
Силовые граненые опоры
Эти металлоконструкции рассчитаны на высокие радиальные нагрузки (от 300 до 3000 кг).
Особенности: питающий кабель к ним можно подводить как под землей (через ревизионное окно в фундаменте), так и по воздуху.
Популярные маркировки: СФГ (силовые фланцевые граненые), СПГ (силовые прямостоечные), ОГС (опора граненая силовая), МСО (многогранная силовая опора).
Применение: организация наружного освещения в регионах с ветровым районом выше IV или экстремально низким климатом (ниже -40 С), прокладка электропроводов, монтаж тяжелого оборудования или крупногабаритных рекламных и информационных конструкций.
Несиловые граненые опоры
Диаметр конструкции и толщина стали часто ниже, чем у силовых опор, предназначены исключительно для удержания веса кронштейнов и светильников, подвес питающего кабеля не допускается.
Особенности: подключение кабеля осуществляется строго подземным (внутренним) способом. Воздушная подвеска проводов на такие конструкции категорически запрещена.
Популярные маркировки: ОГК (опоры граненые конические), НФГ (несиловые фланцевые граненые), НПГ (несиловые прямостоечные граненые).

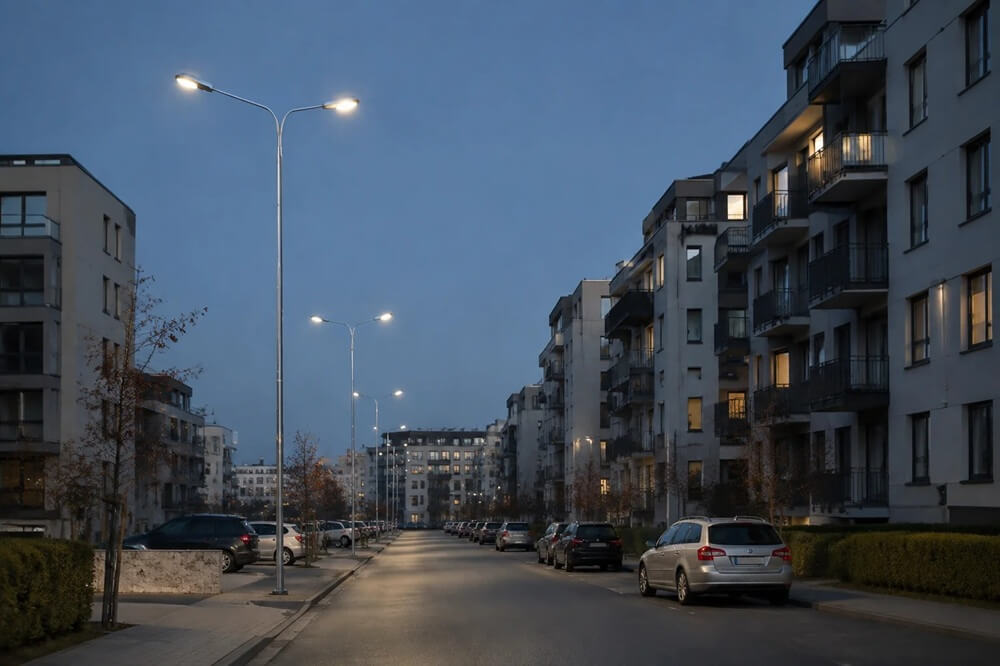

Применение: освещение парков, жилых дворов, пешеходных зон, парковок и второстепенных автомобильных дорог.
Сравнение силовых и несиловых граненых опор освещения
Сравнительная таблица силовых и несиловых опор на примере 9-метровой опоры ОГК и 9-метровой опоры СФГ:|
Параметр |
Опора ОГК-9 |
Опора СФГ-400-9,0 |
| Класс опоры: |
Несиловая коническая граненая фланцевая |
Силовая фланцевая граненая |
| Высота надземной части (Н): |
9 метров |
9 метров |
| Максимальная боковая нагрузка: |
Ограниченная (только вес кронштейна и светильника) |
400 кг (нормативная верхняя нагрузка) |
| Способ подвода кабеля: |
Исключительно подземный (через закладной элемент фундамента в ревизионный люк) |
Комбинированный: воздушный (СИП) или подземный |
| Назначение: |
Освещение парковок, парков, пешеходных зон, жилых кварталов |
Освещение магистралей, подвеска низковольтных линий, СИП, установка тяжелого оборудования |
| Толщина стенки (базовая): |
3,0 - 4,0 мм |
4,0 - 8,0 мм |
| Наличие ревизионного люка: |
Да (в нижней части для обслуживания кабеля) |
Да (используется при подземном типе подключения) |
| Антикоррозийное покрытие: |
Горячее цинкование (ГОСТ 9.307-89) |
Горячее цинкование (ГОСТ 9.307-89) |
Способы монтажа граненых опор освещения
По типу установки граненые металлические опоры делятся на два типа:
1. Фланцевые опоры
К ним относятся номенклатуры, которые часто содержат букву «Ф» в названии: СФГ, НФГ, ОГКф.
Монтируются на предварительно установленную в грунт и забетонированную закладную деталь фундамента (ЗДФ) с помощью шпилек и болтов. Такой способ монтажа делает конструкцию ремонтопригодной — при повреждении опору легко заменить без демонтажа бетонного основания.
2. Прямостоечные опоры
К ним относятся номенклатуры, которые часто содержат букву «П» в названии: СПГ, НПГ.
Монолитные конструкции, нижняя (подземная) часть которых устанавливается непосредственно в котлован и полностью заливается бетоном.
Технология производства и антикоррозийная защита граненых опор
Изготовление граненых конических опор освещения - это высокотехнологичный процесс, который включает в себя несколько этапов:
1. Раскрой стали
Листовой металлопрокат (обычно сталь марки Ст3 или 09Г2С для северных регионов) нарезается на заготовки в форме трапеций с помощью плазменной резки.
2. Формовка граней
На мощных гидравлических листогибочных прессах заготовке придается коническая многогранная форма.
3. Сварка продольного шва
Стыки кромок свариваются на автоматических сварочных комплексах, обеспечивая идеальную герметичность и прочность шва.
4. Проработка элементов
Монтируются фланцы, вводные лючки и посадочное место под кронштейн.
5. Антикоррозийная обработка
Готовое изделие обрабатывается методом горячего цинкования по ГОСТ 9.307-89. Сталь погружают в ванну с расплавленным цинком при температуре около 450 °C. Это создает прочный защитный слой, предотвращающий появление ржавчины на протяжении 30–50 лет без необходимости ежегодного окрашивания.
Преимущества использования граненых конструкций
Широкое распространение стальных граненых опор обусловлено их уникальными эксплуатационными свойствами:
- Минимальный вес
Благодаря использованию тонколистового проката (от 3 до 8 мм), они весят в несколько раз меньше железобетонных и трубчатых конструкций, что значительно удешевляет логистику и монтаж.
- Безопасность при ДТП
Стальная опора обладает упругостью. При сильном ударе автомобилем она деформируется, гася энергию удара, что снижает риск травматизма для водителя и пассажиров.
- Долговечность
Защитное цинковое покрытие не отслаивается, устойчиво к перепадам температур и воздействию дорожных реагентов.
- Эстетичный внешний вид
Грани создают современный строгий силуэт, который гармонично вписывается в архитектурный стиль мегаполисов и загородных комплексов.
Сфера применения граненых опор освещения
Сегодня граненые конические опоры от предприятия «Декарт» закрывают потребности в освещении объектов любого масштаба:
-
Магистрали, скоростные трассы и развязки;
-
Территории промышленных предприятий, складов и логистических центров;
-
Объекты коммерческой недвижимости: ТРЦ, АЗС, открытые паркинги;
-
Жилые кварталы, придомовые территории, бульвары, скверы и набережные;
-
Спортивные площадки, стадионы и школьные дворы.
Выбор конкретной марки (ОГК, СФГ, НФГ), высоты (от 3 до 16 метров) и толщины стали зависит от ветрового региона установки, целевого назначения и типа используемых светильников.
Часто задаваемые вопросы (FAQ )
В чем разница между опорами ОГК и СФГ?
Главное отличие заключается в их назначении и несущей способности. ОГК (опора граненая коническая) — это несиловая конструкция, рассчитанная только на вес кронштейна и светильника, а кабель к ней подводится исключительно под землей. СФГ (силовая фланцевая граненая) опора — это усиленная металлоконструкция, способная выдерживать высокие боковые нагрузки (от 300 до 3000 кг). К ней можно подводить питающий кабель как под землей, так и по воздуху (СИП), а также монтировать на нее рекламные щиты и низковольтные линии.
Каков нормативный срок службы граненых оцинкованных опор?
Благодаря обработке методом горячего цинкования по ГОСТ 9.307-89, сталь надежно защищена от коррозии как снаружи, так и изнутри конструкции. Нормативный срок службы граненых опор освещения от предприятия «Декарт» составляет от 30 до 50 лет в зависимости от климатических условий и агрессивности окружающей среды, причем конструкции не требуют ежегодного подкрашивания.
Что выгоднее купить: фланцевую или прямостоечную опору?
С точки зрения первоначальной стоимости прямостоечная опора может стоить немного дешевле, так как не требует покупки закладной детали фундамента (ЗДФ). Однако фланцевые опоры гораздо выгоднее в долгосрочной перспективе. Они обладают высокой ремонтопригодностью: в случае повреждения (например, при ДТП) фланцевую опору можно демонтировать за пару часов и установить новую на старый фундамент. Прямостоечную же опору придется полностью демонтировать вместе с бетоном, что потребует повторных земляных и фундаментных работ.
Возможна ли доставка граненых опор в другие регионы РФ?
Да, предприятие «Декарт» осуществляет доставку металлоконструкций по всей территории России. Мы регулярно отгружаем продукцию в такие города, как Санкт-Петербург, Екатеринбург, Казань, Новосибирск, Краснодар, Владивосток и другие регионы РФ. Логистический отдел подбирает оптимальный транспорт (авто или ж/д) для минимизации стоимости доставки крупногабаритных грузов. Также возможен самовывоз со склада предприятия.
